Техпластина ГОСТ 7338-90: ТМКЩ, МБС, АМС — Промышленная резина от производителя
Предлагаем полный ассортимент формовой и неформовой техпластины для уплотнения неподвижных соединений, гашения ударных нагрузок и защиты металлических surfaces от коррозии и истирания. Вся продукция изготавливается в строгом соответствии с ГОСТ 7338-90.

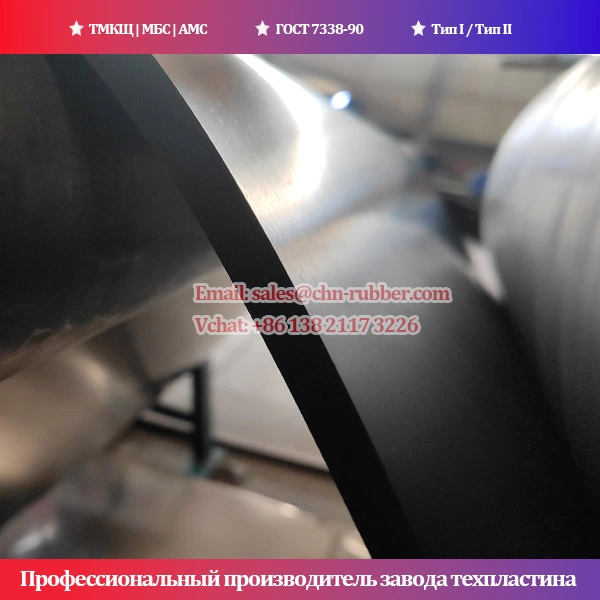

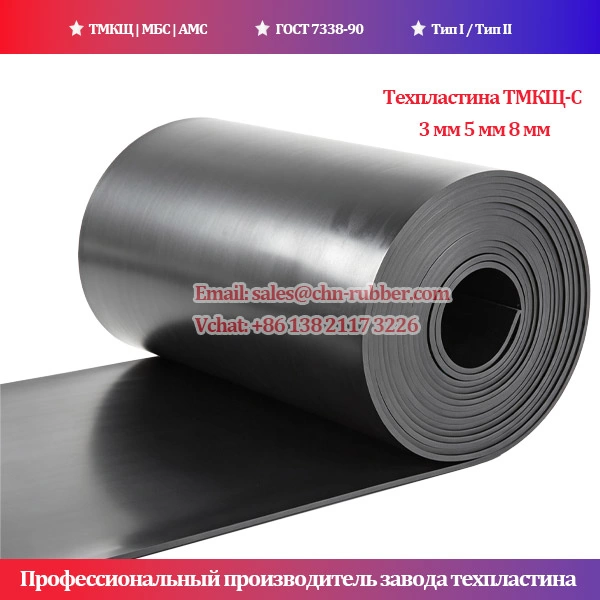

Фото 1: Техпластина ТМКЩ НФ (неформовая в рулонах)

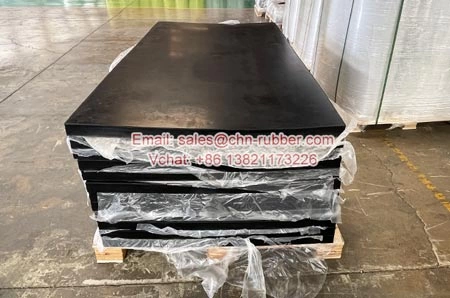

Фото 2: Техпластина МБС Ф (формовая в листах до 50 мм)

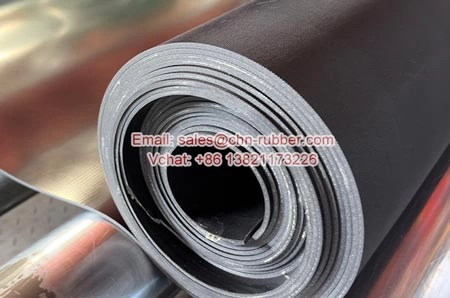

Фото 3: Техпластина Тип II (резинотканевая с прокладкой)
Классификация и основные марки техпластины по ГОСТ 7338-90
1. Техпластина ТМКЩ (Тепломорозокислотощелочестойкая)
Самая востребованная марка технической резины. Предназначена для работы в условиях агрессивных сред, экстремальных температур и атмосферных воздействий.
- Рабочая среда: Воздух помещений и емкостей; вода (промысловая, техническая, морская); растворы кислот и щелочей концентрацией до 20%; инертные газы.
- Температурный интервал: от -45°C до +80°C.
- Форма выпуска: Рулоны (толщина 1–10 мм) и формовые листы (толщина 8–50 мм).

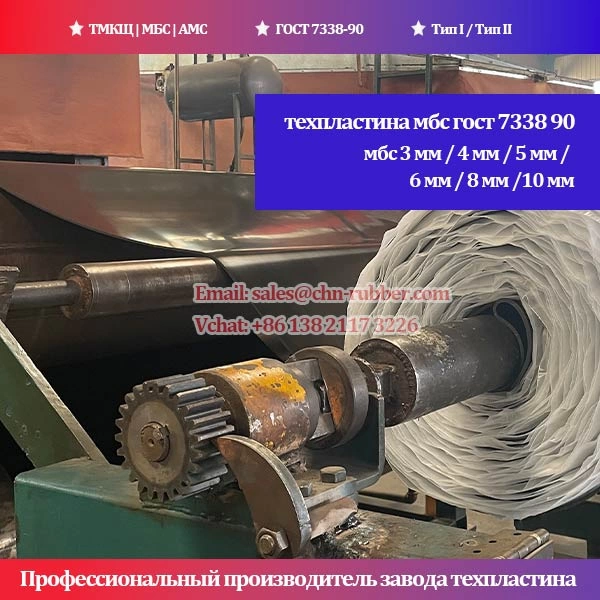

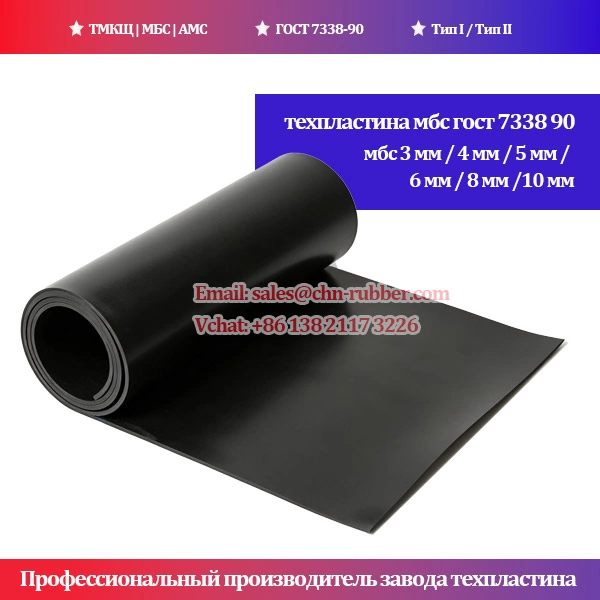

2. Техпластина МБС (Маслобензостойкая)
Специализированная резиной стойкая к воздействию нефтепродуктов, технических масел и толива. Не набухает и не теряет прочностных характеристик при длительном контакте с углеводородами.
- Рабочая среда: Масла на нефтяной основе, бензин, топливо дизельное, мазут, природный газ, азот.
- Температурный интервал: от -30°C до +80°C.
- Применение: Уплотнение топливных систем, прокладки гидравлических узлов, защитные коврики в автомастерских.
3. Техпластина АМС (Атмосферомаслостойкая)
Предназначена для эксплуатации в условиях одновременного воздействия атмосферных факторов (озон, ультрафиолет) и минеральных масел.
- Рабочая среда: Атмосферный воздух, азот, инертные газы, масла на нефтяной основе при давлении от 0.05 до 10.0 МПа.
- Температурный интервал: от -30°C до +80°C.
Технические параметры и стандарты ГОСТ 7338-90
| Параметр | Класс 1 (Высокое давление) | Класс 2 (Низкое давление) |
|---|---|---|
| Рабочее давление (P) | Свыше 0.1 МПа (1 атм) | До 0.1 МПа (1 атм) |
| Толщина (мм) | от 1.0 до 10.0 мм | от 1.0 до 50.0 мм |
| Типы исполнения | Тип I: Резиновая (монолитная) Тип II: Резинотканевая (1 или 2 тканевые прокладки на каждые 2 мм) |
|
| Виды изготовления | Ф (Формовая): Листы 500х500 мм, 700х700 мм, 1000х1000 мм (вулканизация в прессах) НФ (Неформовая): Рулоны шириной 1000–1200 мм, длиной 5000–10000 мм |
|
| Степени твердости | М (Мягкая): 35–50 Шор А | С (Средняя): 55–70 Шор А | Т (Твердая): 75–90 Шор А | |
Пример расшифровки условного обозначения по ГОСТ 7338-90
Чтобы правильно выбрать и купить техпластину, обратите внимание на структуру условного обозначения:
- I — Тип I (резиновая, без тканевых прокладок);
- 1 — Класс 1 (работает при давлении свыше 0.1 МПа);
- Ф — Вид изготовления: формовая (листовая);
- ТМКЩ — Марка резины (тепломорозокислотощелочестойкая);
- С — Степень твердости: средняя (55-70 ед. Шора А);
- 4 — Толщина пластины в миллиметрах (4 мм).

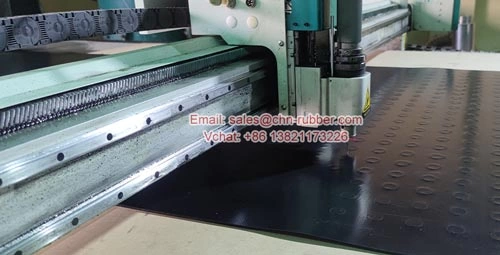

Фото 4: Изготовление вырубных уплотнительных прокладок из техпластины

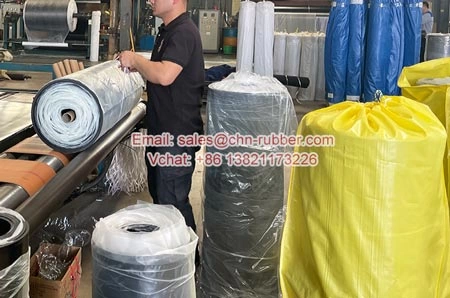

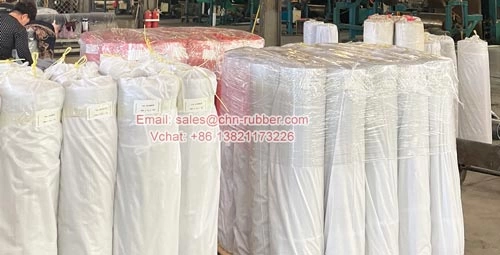

Фото 5: Подготовка рулонов и листов к оптовой отгрузке
Области применения техпластин
Машиностроение и Агрегаты
Изготовление неподвижных уплотнений, амортизаторов, защитных чехлов и настилов для защиты оборудования от вибраций.
Нефтегазовая и Химическая отрасль
Уплотнение фланцевых соединений трубопроводов, перекачивающих нефть, дизельное топливо, кислоты и щелочные растворы.
Горнодобывающая промышленность
Футеровка кузовов самосвалов, бункеров и течек, защита конвейерных лент от износа при перевалке руды и угля.
Часто задаваемые вопросы (FAQ)
В чем различие между формовой (Ф) и неформовой (НФ) техпластиной?
Формовая пластина (Ф) изготавливается методом прессования в гидравлических формах, имеет монолитные квадратные размеры (напр. 1000х1000 мм) и толщину до 50 мм. Неформовая (НФ) изготавливается методом непрерывной вулканизации (ротакуры), поставляется в рулонах шириной 1000–1200 мм и толщиной от 1 до 10 мм.
Чем отличается Тип I от Типа II по ГОСТ 7338-90?
Тип I — это полностью монолитная резиновая пластина. Тип II — резинотканевая пластина, содержащая один или два слоя прочной тканевой прокладки (крода), увеличивающей прочность на разрыв.
Предоставляются ли паспорта качества на техпластину?
Да, каждая партия сопровождается паспортом качества завода-изготовителя.
Запросите прайс-лист и коммерческое предложение
Осуществляем прямые заводские поставки техпластин ТМКЩ, МБС и АМС. Свяжитесь с нашим отделом продаж для получения расчета стоимости оптовой партии.
